产品概述
KYN28A-12型铠装移开式交流金属封闭开关设备(以下简 称“开关设备”)它适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准:GB3906《3~35kVz交流金属封闭开关设备》,GB/T 11022《高压开关设备和控制设备标准的共用技术要求》,IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》,DL/T404《户内交流高压开关柜订货技术条件》。

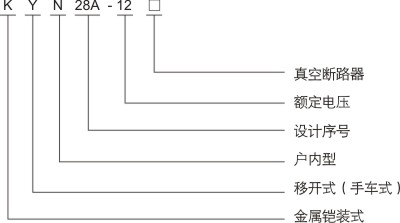

型号含义
![](UploadFiles/2020/2020121321494350.jpg)
使用条件
1. 周围空气温度:最高温度+40℃,最低温度-15℃。
2. 相对湿度:
日平均相对湿度:≤95%;
日平均水蒸气压力不超过2.2kPa;
月平均相对湿度:≤90%;
月平均水蒸气压力不超过1.8kPa;
3. 海拔高度:3000m以下(海拔4000m、3200m按IEC标准通过型式试验);
4. 地震烈度:不超过8℃;
5. 周圈空气应不受腐蚀性或可燃气体、水蒸气等明显污染;
6. 无剧烈振动场所;
7. 在超出GB3906规定的正常条件下使用时,由用户和制造厂协商。

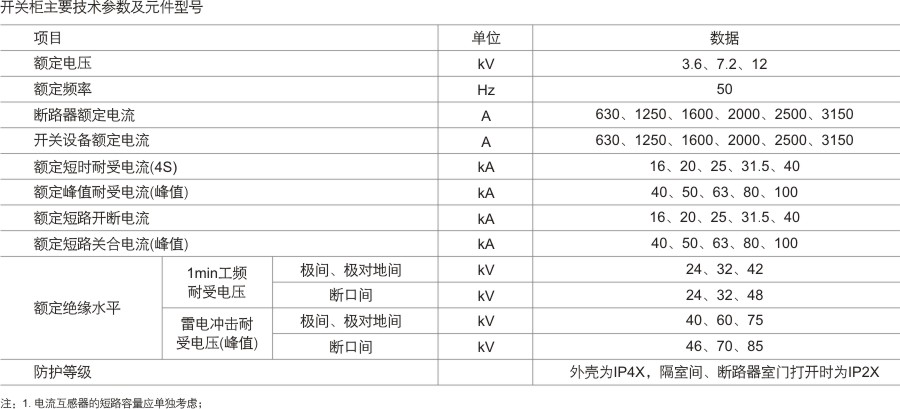

主要技术参数
![](UploadFiles/2020/2020121321515093.jpg)
结构特点

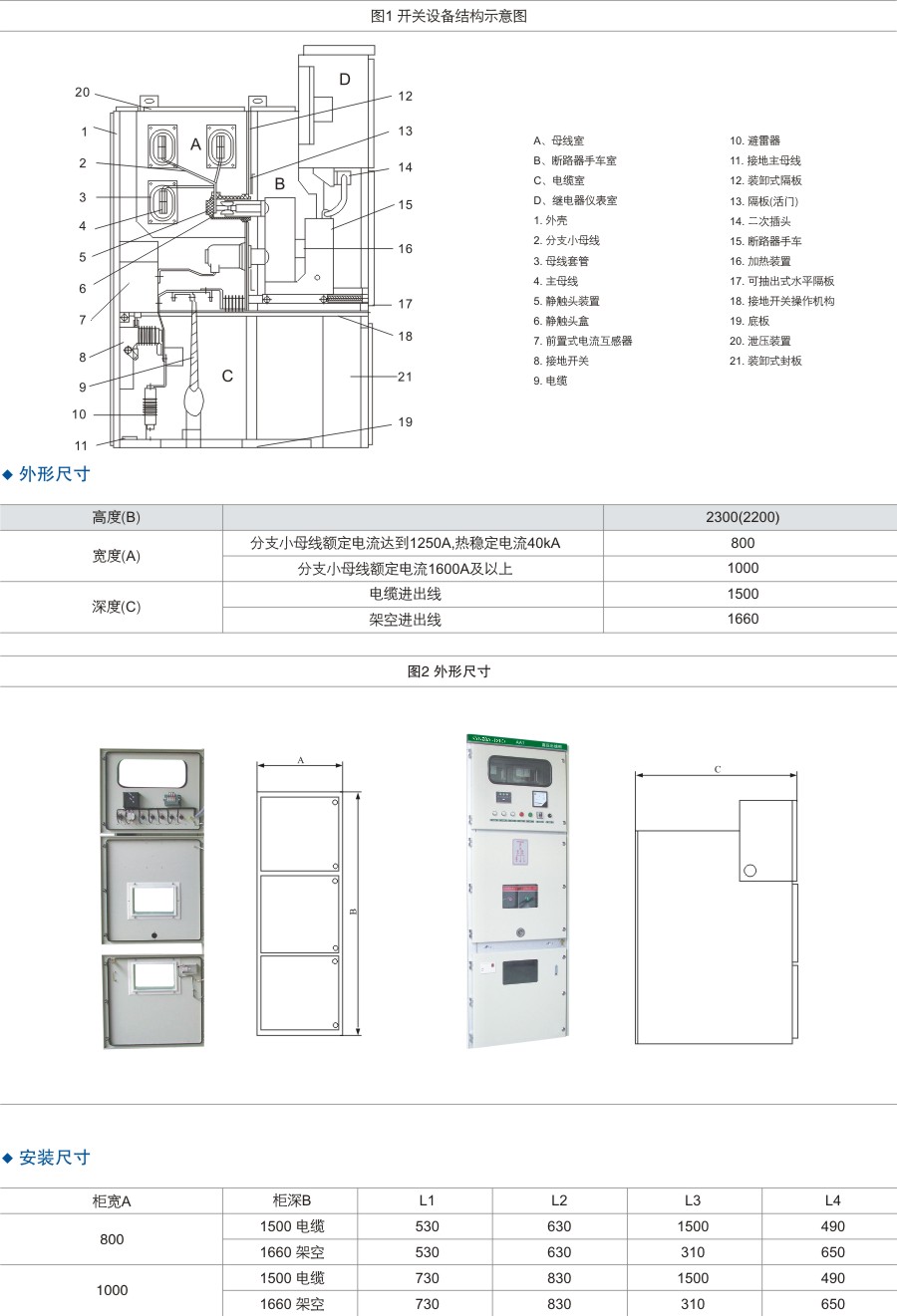

.1. 开关设备结构见图1;
2. 完全金属铠装,组装式结构,组合方案广;
3. 柜体选用进口的敷铝锌薄钢板,经CNC机床加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓联接,且精度高、抗腐蚀、重量轻、
强度高、零件通用性强;
4. 可配装本公司生产的ZN63A-12系列或进口VD4系列真空断路器,适用性广、可靠性高、实现长年免维护;
5. 手车设工作、试验位置,各位置均有定位和显示装置,安全可靠;
6. 各类手车按模数积木式变化,保证同规格车可自由互换,不同规格车绝对不能进入;
7. 由专用运载车运送手车,操作轻便、灵活;
8. 电缆室可安装多达9根单芯电缆;
9. 高可靠的联锁装置,完全满足“五防”要求;
10. 各高压室外均有泄压通道,确保人身安全;
11. 面门装有观察窗,可观察室内元件的工作状态。
