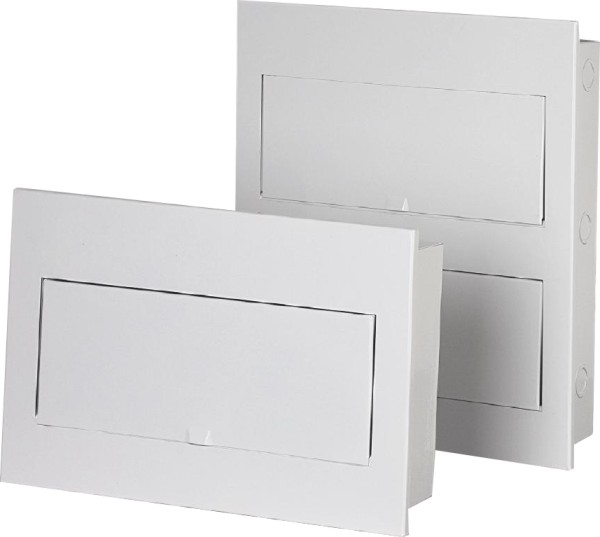

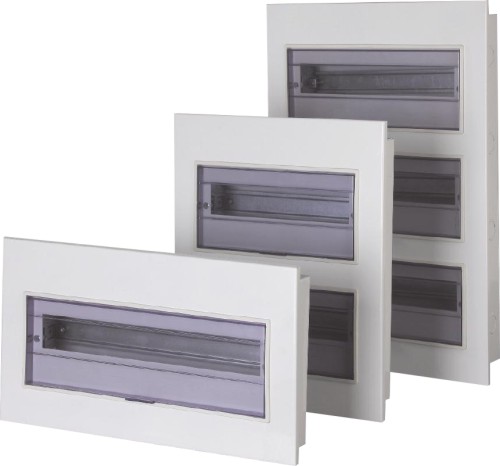

产品概述
PZ30系列低压终端组合式配电箱适用于频率50Hz,额定电压400V及以下,负荷电流不大于100A的单相及三相电路中,作照明,电动机控制、对电路进行过载、漏电及短路保护,该箱设计合理,体积小,外形美观,使用安全可靠,可广泛应用于工厂、大厦、住宅、商场等场所。
符合标准
GB7251.3《低压成套开关设备和控制设备、第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备--配电板的特殊要求》
EC61439-3《低压开关设备和控制设备组合装置--第3部分:普通人操作用配电板》

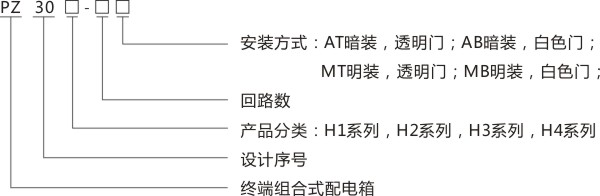

型号及其含义
![](UploadFiles/2020/2020121320342041.jpg)
使用环境条件
4.1 海拔高度不超过2000m。
4.2 周围空气温度不超过+40℃以及不低于-25℃。
4.3 +20℃时空气相对湿度月平均不大于90%。
4.4 无剧烈振动和冲击的场所。
4.5 无爆炸危险场所,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
4.6 没有雨水侵袭的户内。
结构特点
PZ30系列低压终端组合式配电箱壳体造型美观大方,壳体上下侧均冲有敲落孔,用户进出线方便。
5.1 模块化结构的工厂标准组合系统,用户可任意选择;
5.2 各款箱体设计新颖美观,集标准化系列化于一身;
5.3 照明箱单相三相可以通用,单极及多极,漏电可任意组合;
5.4 额定电流≤100A,外壳防护等级达到IP3X;
5.5 超薄型结构适用于轻质结构墙的暗装及墙面悬挂安装;
5.6 安全可靠的单相三相梳状母排连接,更有母排绝缘保护套使之安全性能更高,热稳定性更好。

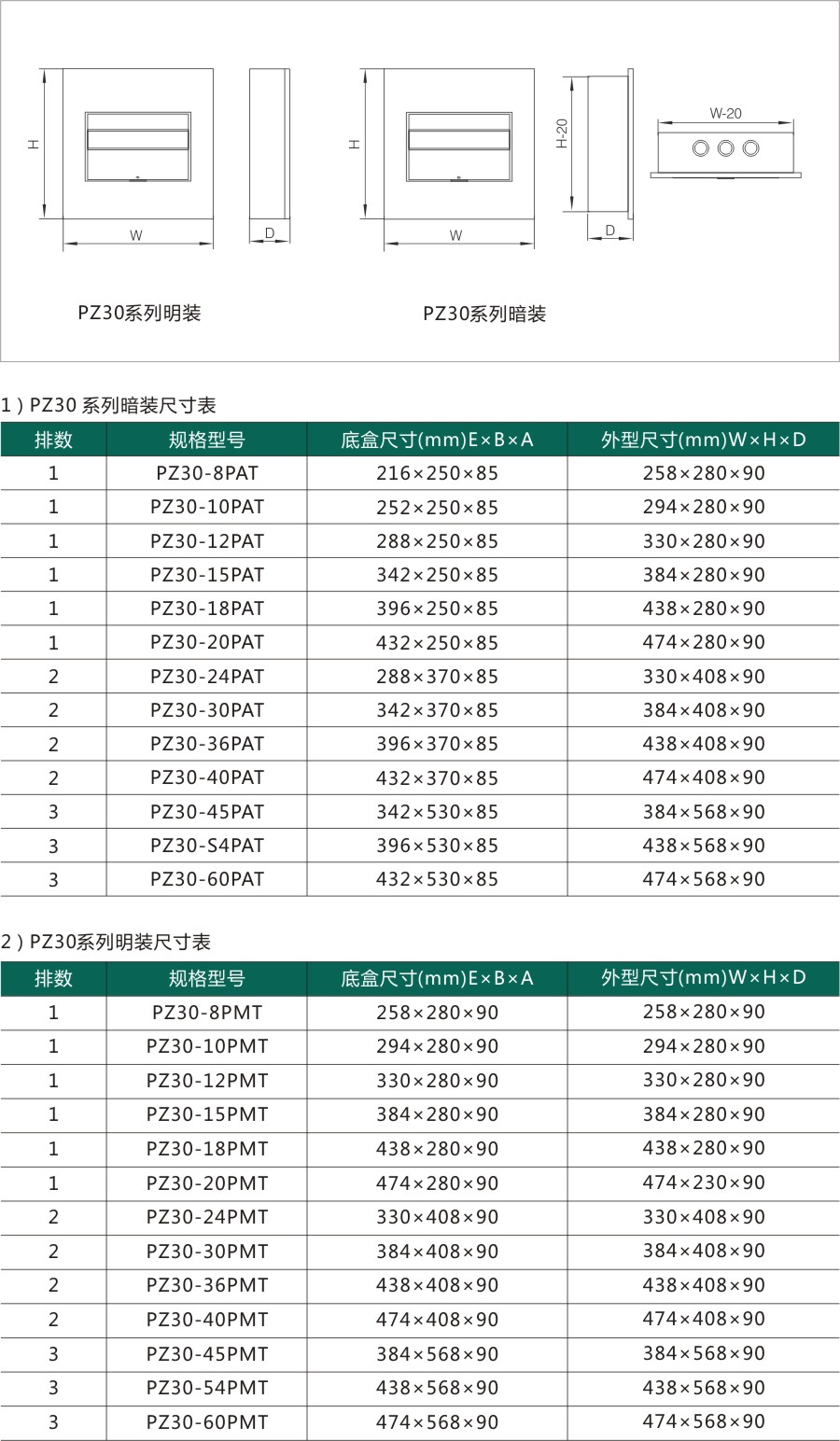

外形及安装尺寸
![](UploadFiles/2020/2020121320361939.jpg)
