MNS低压成套开关设备
1. MNS 低压成套开关设备是一种模块化、多功能的低压配电柜。
2. MNS 低压成套开关设备采用的柜体结构具有高度的灵活性。
根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；
根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。如：馈电回路与电动机控制回路可混装在一起。
3. MNS 低压成套开关设备是一种全系列的低压开关柜，可以满足您全方位的需求。适用于6300A及以下的低压系统。
4. MNS 低压成套开关设备可以提供高水准的可靠性和安全性。人性化的设计，加强了对人身和设备安全所需的保护。
5. MNS 低压成套开关设备为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。
6. 执行标准：IEC61439.2-2011《低压成套开关设备和控制设备》、GB7251.12-2013《低压成套开关设备和控制设备》
产品应用
开关设备适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统额定工作电压400V，
额定电流6300A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
技术特点与优势
1 使用条件
1.1环境温度：-10℃~40℃
1.2环境相对湿度40℃时不超过50%，在较低温度时，允许有
较高的相对湿度(如：20℃时为90%)
1.3安装地点：室内
1.4海拔高度：使用地点不超过海拔高度4500m，如安装在
2000m以上，设备相应的要降容运行。
2 机械数据
2.1进出线形式：电缆／母线槽（桥）
2.2电缆进出：顶部／底部
2.3接线形式：柜前／柜后
2.4防护等级：IP30、IP40、IP41、IP42、IP43、IP54
2.5内部分隔形式：1/2a/2b/3a/3b/4b
3 柜体尺寸
3.1高度：2200
3.2宽度：600、800、1000
3.3深度*：600、800、1000
3.4表面处理：高压静电环氧粉末喷涂
3.5柜体颜色：RAL7035(标准)
4 电气数据
4.1额定工作电压：400V，690V
4.2额定绝缘电压：690V，1000V
4.3额定频率：50/60Hz
4.4额定冲击耐受电压：8kV 、12kV
4.5辅助电路额定电压：AC380、220V/DC220V、110V
4.6过电压等级：IV
4.7污染等级：3
4.8水平母线额定电流：≤6300A
4.9垂直母线额定电流：630~2000A
5水平母线
5.1额定短时耐受电流：50kA/80kA/100kA
5.2额定峰值耐受电流：105kA/176kA/220kA
6 垂直母线
6.1额定短时耐受电流：20kA/50kA/80kA
6.2额定峰值耐受电流：40kA/105kA/176kA
7接地系统：TT，IT，TN-S，TN-C-S
结构特点
1. 为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。
2. 特殊的型材结构及连接方式保证了柜体的强度。
3. 抽屉单元各个位置定位准确、指示清楚，且在各位置分别可进行锁定。
4. 标准化的型材和通用化的连接件可使该柜体的组装不受场地限制，即使在用户现场也可组装减低运输成本。

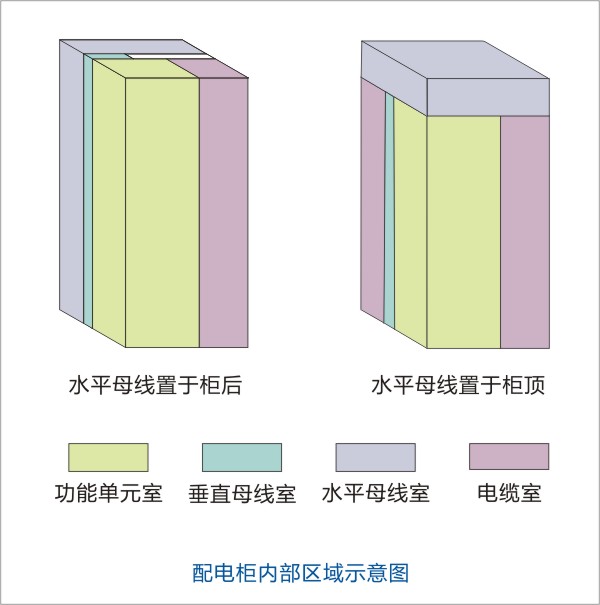

配电柜内区域的划分
根据各部分功能的不同，配电柜可划分为4个独立的隔室。
1. 水平母线室（位于柜后或柜顶的一个独立隔室）
前出线时水平母线置于柜后；
后出线时水平母线置于柜顶。
2. 垂直母线室（位于柜后左侧的一个独立隔室）
垂直母线置于专用的全封闭功能板中，不仅保证了垂直母线的动稳定性，并且在抽屉单元抽出后其带电部分的防护等级可达IP20。
3. 功能单元室（位于柜前左侧的各个独立隔室）
抽屉单元或固定分隔单元。
4. 电缆室
前出线时位于柜前右侧；
后出线时位于柜后右侧。
